Anniversary

Maestro
Amplificateur intégré

Le Maestro Anniversary naît dans les laboratoires Airtech à la suite de l’expérience acquise avec le développement du Puccini Anniversary. Le schéma de base est très similaire, mais avec une différence importante : la chaîne d’amplification est complètement équilibrée de l’entrée au stade final qui est de nouveau déséquilibré pour se connecter aux enceintes, ce qui implique un doublement des stades d’amplification et d’atténuation.

Même chez Maestro Anniversary, tous les stades sont sans rétroaction globale. La rétroaction n’est pas non plus utilisée sur les stades de préamplification (comme dans le Puccini). La puissance de sortie a été portée à 150W sur 8Ω, avec la conséquence du redimensionnement de tous les stades pilotes et finaux qui utilisent maintenant quatre paires de transistors par canal. La configuration de base reste cependant celle du cascode renversé qui est assimilable à un seul stade de gain suivi du tampon de sortie.

La stabilité du point de travail est maintenue grâce à un DC Servo qui commence à fonctionner uniquement à des fréquences inférieures à quelques dixièmes de Hertz (donc totalement hors de la bande audio audible). Un circuit aussi raffiné, ainsi que la sélection de composants de très haut niveau (résistances à normes militaires, condensateurs audiograde en polypropylène fabriqués sur spécification Airtech, câblage interne en cuivre 7N OCC, connecteurs de sortie en cuivre pur plaqué or), ont aidé à fabriquer un appareil qui a l’honneur d’être l’héritier du glorieux Maestro Integrato.

Le Maestro Anniversary est un appareil unique en son genre. Sa puissance remarquable, qui double toujours lorsque l’impédance diminue, et ses extraordinaires qualités de pilotage s’accompagnent d’une musicalité et d’un raffinement uniques, qu’on ne retrouve pas facilement dans des amplificateurs aussi "musculaires".

Le Maestro Anniversary est un appareil unique: sa puissance remarquable et ses extraordinaires qualités de pilotage vont de pair avec des qualités exceptionnelles de musicalité et de raffinement.

Description
Technique

Tout l’amplificateur est pensé comme s’il était composé de trois éléments distincts.

1- Alimentation : fabriquée avec un transformateur pour chaque canal d’environ 600VA. Le pont de redressement est réalisé avec des diodes discrètes ultra-rapides de 50 A chacune. La capacité de filtration est de 16800µF par branche, donc l’amplificateur a un total de 67200 µf de filtre. Lors de l’allumage, le courant est limité par des résistances variables avec la température qui, après l’allumage, sont exclues du chemin du signal.

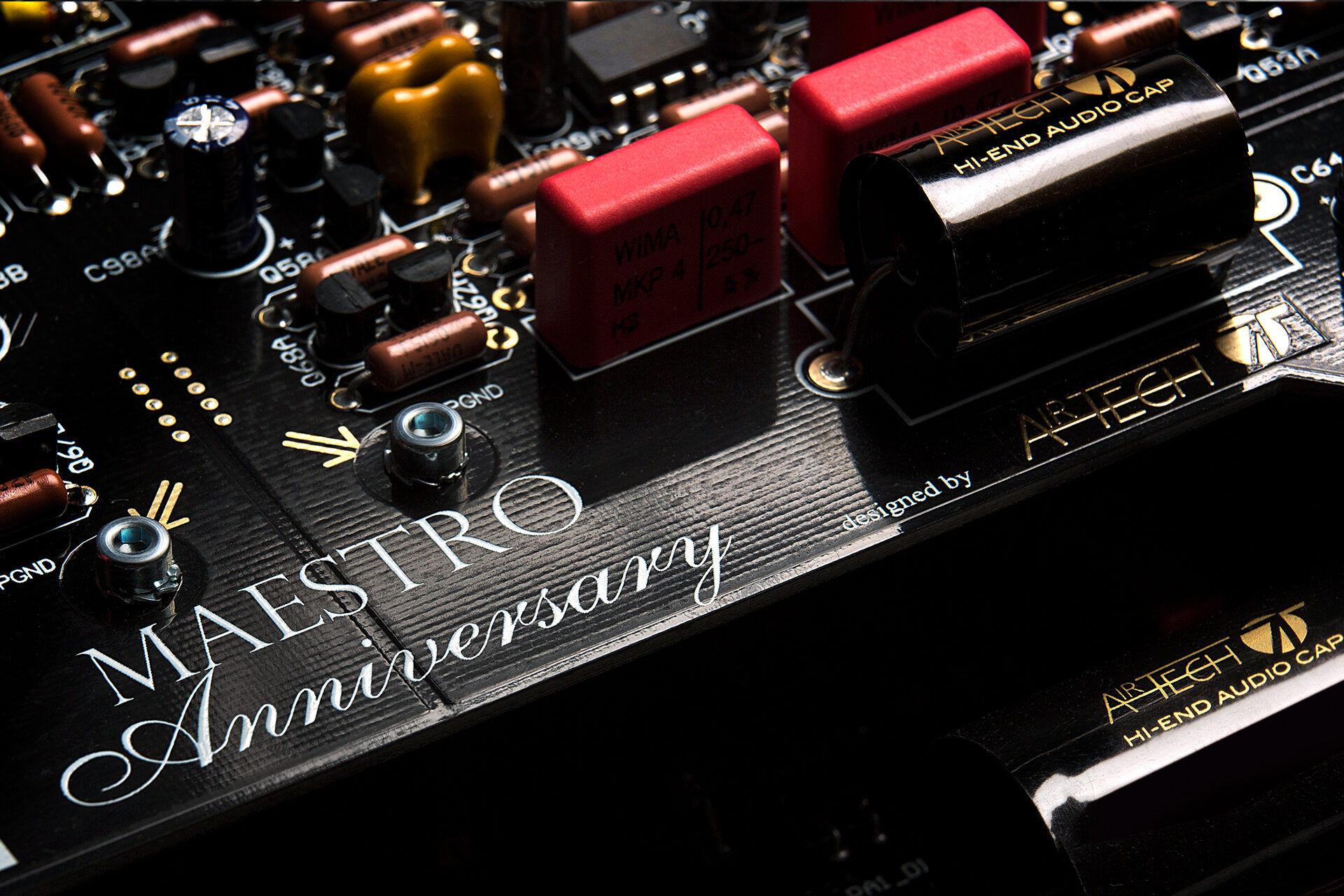

2- Amplificateur : complètement dual-mono même pour les masses et les alimentations. Les commandes numériques pour le contrôle des puces de volume sont opto-isolées. Les pistes de cuivre du circuit imprimé ont une épaisseur deux fois supérieure à la norme pour assurer le passage des grands courants en jeu. Le routage du circuit imprimé a été longuement étudié pour optimiser les parcours du signal et maintenir la symétrie des stades.

3- Préamplificateur : comme pour les amplificateurs finaux, les préamplificateurs sont également dual-mono. Juste derrière les connecteurs d’entrée ont été placés les relais de commutation des canaux suivis d’un tampon à composants discrets pour isoler l’amplificateur de la source. La tension d’entrée maximale acceptable est d’environ 6VRMS . Les tampons, équilibrés aussi bien sur les entrées que sur les sorties, vont piloter en classe A les quatre puces de volume pour chaque canal. Ces derniers, comme dans le cas du Puccini, sont simplement des chaînes de résistances sans aucune opérationnelle à leur intérieur. Ce choix a été fait pour ne pas avoir de feedback global à l’intérieur du Maestro. Après le contrôle du volume, nous avons le préamplificateur réel qui amplifie jusqu’à environ 12db.

Les trois éléments décrits ci-dessus sont physiquement logés sur trois cartes différentes, c’est donc comme s’il s’agissait d’une alimentation électrique, d’un préamplificateur et d’un amplificateur final séparé.

Le Maestro Anniversary est également disponible en version RR avec atténuation du volume analogique basée sur des relais et des résistances pour une augmentation supplémentaire des performances sonores.

Disponible dans les finitions aluminium naturel et noir satiné.

Spécifications
Techniques

Canaux
2
Entrées RCA
3
Entrées XLR
2
Impédance d'entrée
47KOhm
Signal d'entrée maximal
6Vrms
Puissance sur charge de 8Ω
150W @ 1% THD + N
Puissance sur charge de 4Ω
300W @ 1% THD + N
Puissance sur charge de 2Ω
500W @ 1% THD + N
Sensibilité
Puissance nominale sur 8Ω
720Rrms
Réponse en fréquence
Atténuation 0dB, Bande à -3dB
90KHz
Résistance de sortie
Puissance nominale sur 2Ω à 1kHz
0.2Ohm
Niveau de bruit
Limites de bande 0Hz-80kHz/Pondéré A
=20µV/=10µV
Rapport Signal/Bruit (SNR)
=100 dB
Absorption en stand-by
230VAC
0.7W
Dimensions
HxLxP
168x450x550mm
Poids
31 Kg
